    隨著智能化工廠的普及，電動閥門執行器作為控制閥門的必備控制器，也已經逐漸普及！那電動閥門執行器如何接線呢？
    電動閥門執行器在進行產品報價及提供產品說明書的時候，一般都會(huì )附上接線圖，具體如下圖1所示，不過這種接線圖，大的工廠有電工的可能一看就明白了，但是如果沒有接觸過電路的，就會(huì )有點懵了，那么改如何接線呢？下面為大家詳細說明。

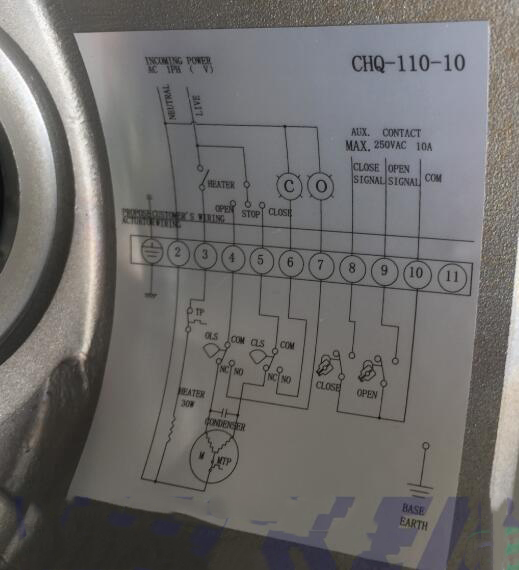

圖1 電動閥門執行器接線圖

    電動閥門執行器，頂部接線位置打開情況如圖2所示，說明如圖3所示。

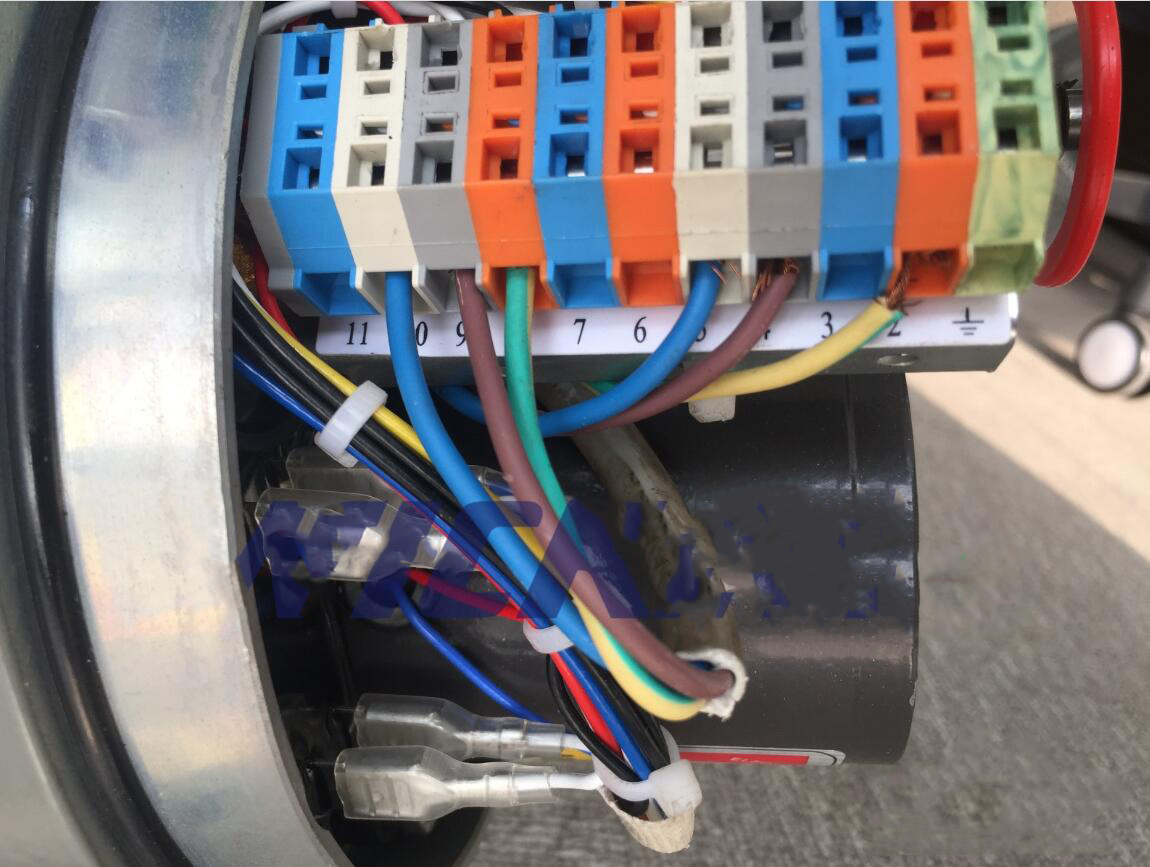

圖2 電動閥門執行器打開頂部接線圖

圖3 電動閥門執行器接線說明

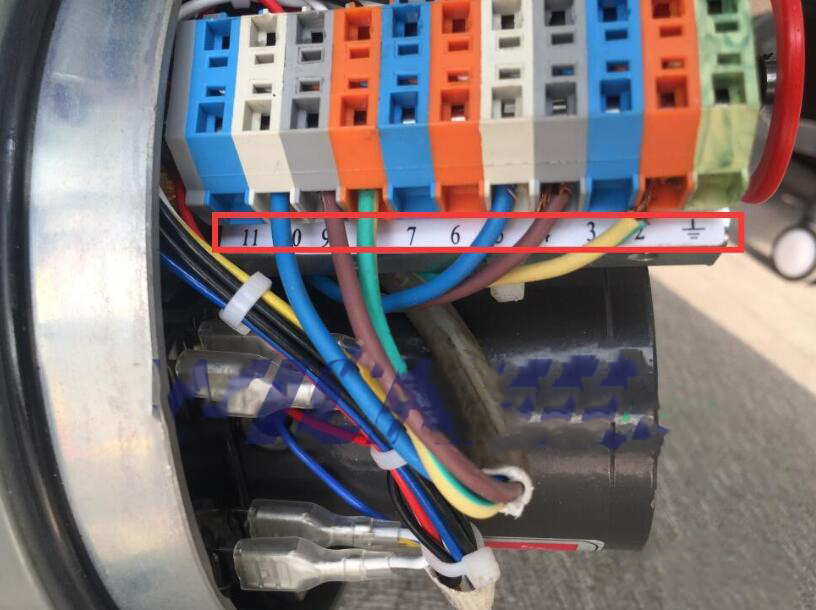

圖4 閥門執行器接線說明

    根據圖4要求和紅色框中的數字進行對應，數字上顯示有線的位置就引線出來，不顯示的位置無需引線，另外一端接到控制箱上。這里要注意，控制箱上也會(huì )有對應的數字，結合圖3中的說明進行接線。
